江苏绿和环境科技有限公司关于2017年度高等学校科学研究优秀成果奖项目公示

公司动态

发布时间：2017-05-03 15:44:00 点击：次

我单位与华南理工大学等单位共同申报的2017年度高等学校科学研究优秀成果奖科技进步奖（直报类）项目（项目名称：废旧混凝土再生利用关键技术及工程应用）进行公示，公示内容包括项目名称、推荐单位、项目简介、主要完成单位及创新推广贡献、推广应用情况、曾获科技奖励情况、主要知识产权目录、主要完成人情况表等信息。公示时间为：2017年5月3日-5月9日。
如有异议，请向我公司反映（电话：0519-83983661-8015）。

                          江苏绿和环境科技有限公司
                                2017年5月3日

公式材料

项目名称：废旧混凝土再生利用关键技术及工程应用

推荐单位：华南理工大学

项目简介：
我国每年消耗商品混凝土（简称砼）约18亿立方米，耗费约32亿吨天然砂石和6.5亿吨水泥，造成严重环境破坏；每年产生废旧砼至少2亿吨，填埋占用污染大量土地，弃置不当则易形成突发事件。针对两方面问题，课题组通过2290个试件的试验和大量计算分析，历时10年形成废旧混凝土再生利用关键技术。
1、首次提出废旧砼的大尺度再生块体与小尺度再生骨料双轨利用思想，从根本上突破了废旧砼利用效率偏低的困境，块体尺度（60~300mm）较传统再生骨料（0.075~31.5mm）提升1~2个数量级，处理能耗降低40%~60%，再生块体砼的水泥用量比传统再生骨料砼节省约30%；率先提出了再生块体砼的强化策略，当废旧砼强度仅20MPa时，可实现再生块体砼组合强度50~70MPa，使低强度废旧砼的应用范围大幅拓展约200%；确证了静力及疲劳荷载作用下再生块体砼的新、旧砼界面并非薄弱部位，构建了其不同组合力学参数的预测公式，从而解决了其结构设计中最具共性特征的技术难题。英国爱丁堡皇家学会通讯院士Teng的评价为“所提废旧砼循环利用方法比传统再生骨料更为优越，利用过程极大简化，利用率更高”，目前他们以及澳大利亚、美国、香港、内地十余家单位已基于该思想开展跟踪研究。
2、系统揭示了再生块体砼的拉/压/剪/徐变/疲劳/冻融/尺寸效应等基本性能，研发了包括梁/板/柱/墙/节点在内的再生块体砼构件系列，展示了其良好的压/弯/剪力学性能和抗震/耐火性能，提出了相应设计方法；提出了再生块体砼竖向构件的交替投放浇筑法和水平构件的一次性堆放浇筑法，确定了块体的单次最大允许堆放高度和优化取代率范围，相比既有方法提高施工效率1~2倍；主编国际上首部再生块体砼结构技术规程。2013年发表于英国土木工程师学会会刊Mag. Concr. Res.的论文，其被引次数在该刊2013年以来513篇文章中名列前十（国内第1）。
3、主编了包括首部再生骨料国家标准在内的一系列技术标准，填补了国内空白，彻底改变了我国再生骨料及其衍生产品无章可循的状况；研发了再生骨料分选新装备，轻质物的分选效率提高50%以上；发现再生卵石骨料混凝土具有不低于再生碎石骨料混凝土的力学性能，颠覆了人们的常规认识，突破了前者应用的技术障碍；在国际上率先构建了型钢再生骨料混凝土构件的技术基础。

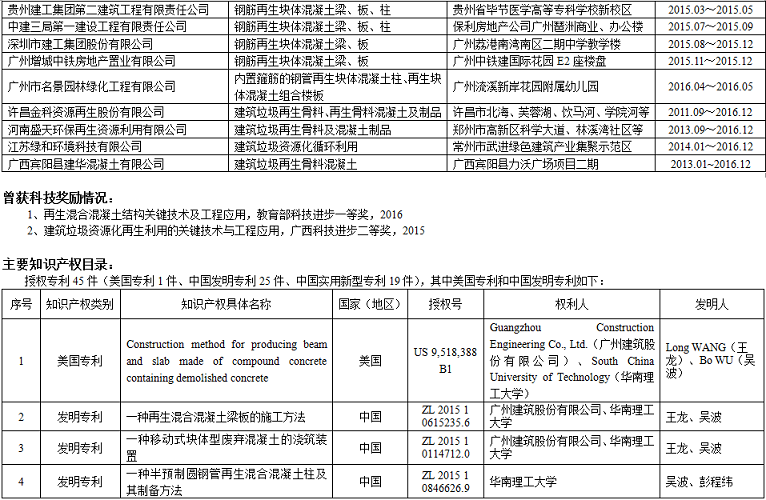

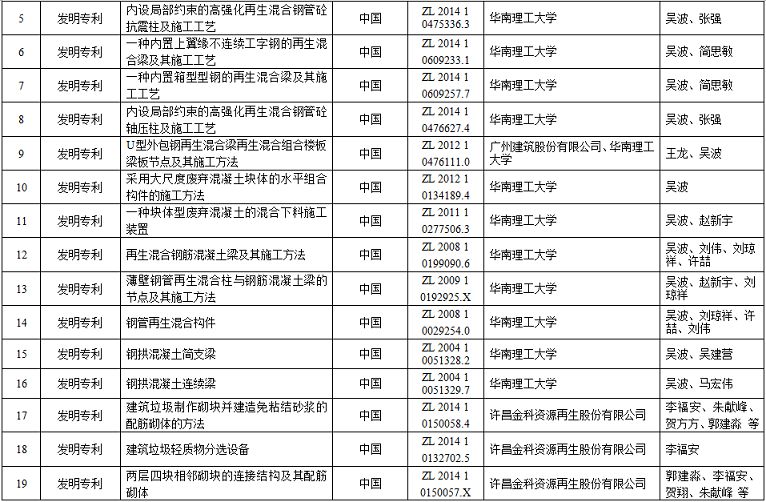

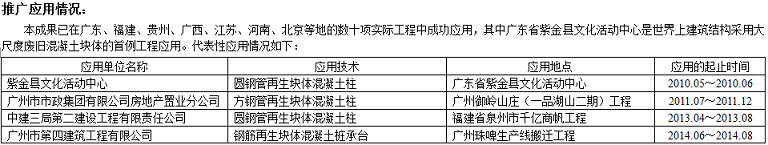

主编标准8部（国标2部/行标3部/ CECS及省标3部），授权专利45件（美国专利1件/发明专利25件/实用新型19件），发表论文113篇（其中53篇发表于国际期刊和土木工程学报/建筑结构学报两份一级学报），以关键词“Demolished Concrete” OR “Waste Concrete”在EI Village的检索结果表明，课题组论文在澳大利亚、葡萄牙、香港等学者之后排名世界第5（境内第1）。实现国际上再生块体砼结构的首例工程应用，成果应用于广东/福建/贵州/广西/江苏/河南/北京等地的数十项实际工程，产生经济效益4.29亿元，获2016年教育部科技进步一等奖。
周绪红院士为主任委员的鉴定委员会认为“成果创新突出，为废旧砼高效循环利用开辟了一条新路，社会经济效益显著，……其中废旧砼大尺度块体循环利用及其强化策略居国际领先水平”。

主要完成单位及创新推广贡献：

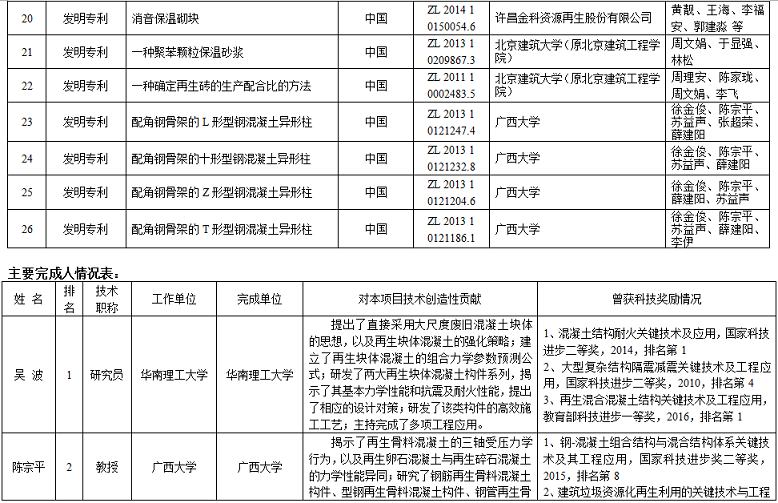

1、华南理工大学：首次提出了土建结构中废旧混凝土大尺度块体循环利用的思想，定量建立了再生块体混凝土组合力学参数的计算公式；提出了再生块体混凝土的强化策略，构建了高强化再生块体混凝土的力学性能预测公式。研发了再生块体混凝土组合构件和钢筋再生块体混凝土构件两大系列，发现其具有良好的基本力学性能以及与常规构件几乎相当的抗震和耐火性能，提出了相应的设计对策。提出了竖向构件的新、旧混凝土交替投放浇筑法，以及水平构件的再生块体一次性堆放浇筑法，确定了再生块体的单次最大允许堆放高度，以及构件中再生块体取代率的优化取值范围。

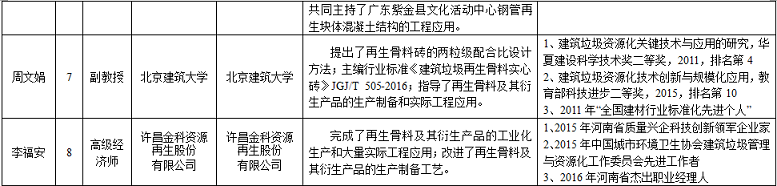

2、北京建筑大学：提出了再生骨料砖的两粒级配合比设计方法，主编行业标准《建筑垃圾再生骨料实心砖》JGJ/T 505-2016，指导了再生骨料及其衍生产品的生产制备和实际工程应用。
3、中国建筑科学研究院：主编国家标准《混凝土用再生粗骨料》GB/T 25177-2010和《混凝土和砂浆用再生细骨料》GB/T 25176-2010，主编行业标准《再生骨料应用技术规程》JGJ/T 240-2011，主编协会标准《再生骨料混凝土耐久性控制技术规程》CECS 385：2014和《水泥基再生材料的环境安全性检测标准》CECS 397：2015。

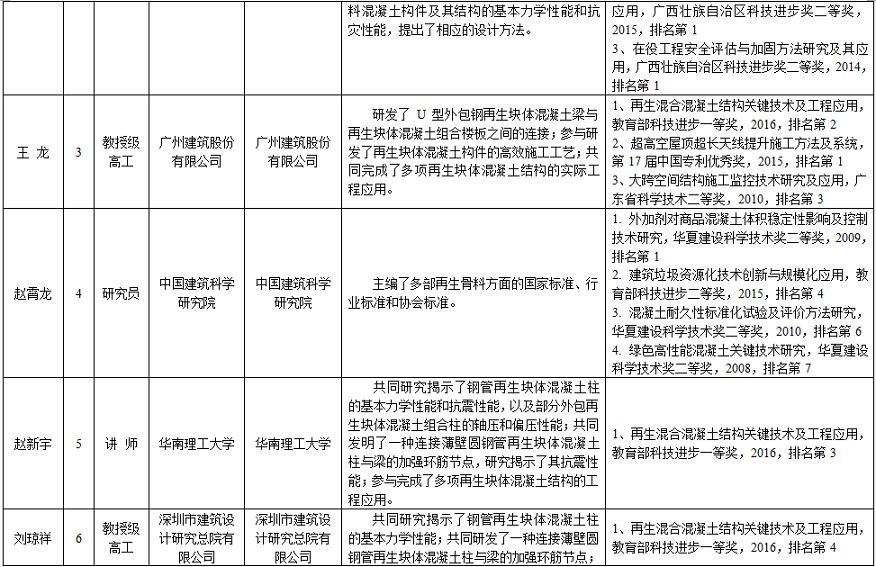

4、广州建筑股份有限公司：研发了U型外包钢再生块体混凝土梁与再生块体混凝土组合楼板之间的连接，参与研发了再生块体混凝土构件的高效施工工艺，共同完成了多项再生块体混凝土结构的实际工程应用。
5、广西大学：揭示了再生骨料混凝土的三轴受压力学行为、再生卵石混凝土与再生碎石混凝土的力学性能异同，以及取代率对再生骨料砂浆、再生骨料混凝土、再生骨料砌块力学性能的影响规律；系统地研究了钢筋再生骨料混凝土构件、型钢再生骨料混凝土构件、钢管再生骨料混凝土构件及其结构的基本力学性能和抗灾性能，提出了相应的设计方法。
6、深圳市建筑设计研究总院有限公司：共同研究揭示了钢管再生块体混凝土柱的基本力学性能，共同研发了一种连接薄壁圆钢管再生块体混凝土柱与梁的加强环筋节点，共同主持了广东紫金县文化活动中心钢管再生块体混凝土结构的实际工程应用。
7、许昌金科资源再生股份有限公司：完成了再生骨料及其衍生产品的工业化生产和大量实际工程应用，改进了再生骨料及其衍生产品的生产制备工艺。
8、江苏绿和环境科技有限公司：完成了建筑垃圾资源化循环利用的产业化示范项目。
